使用「工具區」的「設定」樹狀目錄
橫斷面視圖-區帶型式-橫斷面資料
按右鍵-新增
資訊-名稱-轉折點支距
區帶詳細資料-標題文字-構建標示
配置-一般-名稱-改為支距

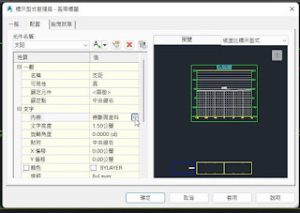

文字-內容-右側(框內三點) 進入修改
黑色框內直接填入 “支距” -連按兩次確定
區帶詳細資料-標題文字-配置
區帶高度: 12
文字方塊寬度: 5
從區帶的偏移: 2
標示與記號-主要增量-小記號位於
上: 0.25
下:0.25
先行套用觀察成果
再次進入「設定」樹狀目錄
轉折點支距-按右鍵編輯
標示與記號-主要增量-構建標示
文字-內容-刪除等距的支距
將框內文字刪除-連按兩次確定
先行套用觀察成果-內容變為空白
再次進入「設定」樹狀目錄
轉折點支距-按右鍵編輯
標示與記號-坡度比轉折-小記號位於
上: 0.25
下:0.25
標示與記號-坡度比轉折-構建標示
配置
文字-文字高度 2 -確定
內容-與中心線距離
顯示-坡度比轉折處標示打開
先行套用觀察成果-內容已填入轉折點支距
依樣畫葫蘆,製作轉折點高程
再合併為區帶集
進入到橫斷面視圖的步驟
- 在橫斷面視圖中，按一下橫斷面視圖網格。
- 在橫斷面視圖上按一下右鍵。然後按一下「橫斷面視圖性質」。
- 在「橫斷面視圖性質」對話方塊中，按一下「區帶」頁籤。
- 在「區帶清單」區域中，選取「底部」或「頂部」做為新區帶在橫斷面視圖中的位置。
- 選取區帶類型和型式。按一下「加入」。
- 要將更多的區帶加入到橫斷面視圖，請重複步驟 4 和 5。
- (可選) 在「區帶清單」右側，在堆疊中上移
或下移
選取的區帶。要刪除所有不需要的區帶，請按一下
。 - 要將此區帶的排列方式儲存為一個集以供重複使用，請按一下「另存成區帶集」。
- 按一下「確定」以關閉「橫斷面視圖性質」對話方塊。區帶將顯示在橫斷面視圖中。
間隙: 1.
標示起終點: 空白
刪點: 2 (不要讓數據重疊)
成果圖
後記:
顯示-主要增量處的標示-打開
關閉轉折點頭尾數據
避免頭尾數據重疊

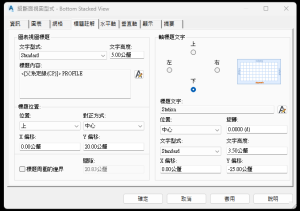

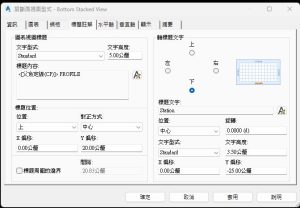

截圖清晰度測試
